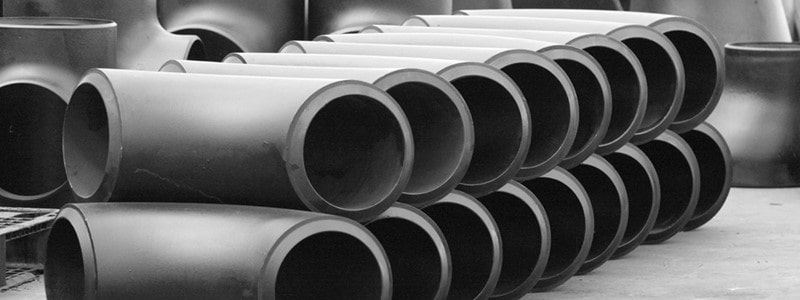

موارد استفاده از اتصالات جوشی رده چهل بنکن
اتصالات رده ۴۰ بنکن در صنایع مختلف و در جاییکه فشار و دمای سیستم بالاست و متریال عبوری از حساسیت بالایی برخوردار است مورد استفاده قرار می گیرد.
اتصالات جوشی رده چهل بنکن در صنایع نفت،گاز و پتروشیمی،پایپینگ خطوط لوله،لوله های انتقال نفت و گاز طبیعی،سیستم های آتش نشانی،پالایشگاه ها و نیروگاه ها،معادن،صنایع دریایی و کشتیرانی،صنعت کاغذ و چاپ و صنایع غذایی و دارویی مورد استفاده قرار می گیرند.
استاندارد های ساخت اتصالات جوشی رده چهل بنکن خارجی:
کارخانه بنکن در زمینه اخذ تمامی استاندارد های ساخت اتصالات جوشی در ژاپن پیشرو و پیشقدم است و تمامی اتصالات رده چهل تولید شده توسط این کارخانه منطبق بر استانداردهای (Japanese Industrial Standards) jis ژاپن شاملB 2311 ,jis B 2312,jis B 2313,jis B 2309 می باشد.
کارخانه بنکن در انتقال تکنولوژی ساخت اتصالات رده چهل به عنوان کارخانه پیشرو شناخته می شود و کارخانه تولید اتصالات آلیاژی بنکن در سال ۱۹۸۷ در کشور تایلند افتتاح شد.
همچنین در سال ۱۹۹۵ بنکن ژاپن با انتقال تکنولوژی تولید اتصالات جوشی رده چهل به ویتنام،این کشور نیز به عنوان تولید کننده اتصالات جوشی بنکن مشغول به فعالیت شد.
استاندارد سبز
اتصالات رده چهل بنکن ایرانی:
متاسفانه بنکن ژاپن در ایران نماینده رسمی ندارد و به دلیل عدم فراهم نمودن شرایط و زیرساخت های لازم در ایران،این کارخانه اقدامی به منظور انتقال تکنولوژی و دانش ساخت اتصالات رده چهل بنکن به ایران ننموده است.
متاسفانه در کشور ما به دلیل عدم نظارت کافی در رعایت قانون کپی و برندینگ،هر کارخانه و تولید کننده ای اقدام به تولید اتصالات رده چهل ایرانی به اسم اتصالات جوشی رده چهل بنکن چینی نموده است.
*کیفیت اتصالات رده چهل بنکن ایرانی:
خوشبختانه بعضی از تولید کنندگان اتصالات رده چهل بنکن ایرانی از لوله مانیسمان واقعی استفاده می کنند.ولی به دلیل عدم استفاده از لوله مرغوب و قالب با کیفیت،اکثر اتصالات رده چهل ایرانی از کیفیت ظاهری مطلوبی برخوردار نیستند.
*قیمت اتصالات رده چهل ایرانی:
قیمت اتصالات رده چهل ایرانی به دلیل استفاده از لوله مانیسمان ایرانی و عدم ارزبری،به نسبت اتصالات بنکن چینی ارزان تر است ولی مشکل از جایی آغاز می شود که عده ای سودجو اتصالات رده چهل ایرانی را به جای اتصالات بنکن چین و به قیمت بنکن وارداتی به مشتری می فروشند.
اتصالات رده چهل بنکن وارداتی:
اساسا به دلیل قیمت بالای اتصالات بنکن ژاپنی،هیچ وارد کننده ای اقدام به واردات از این کشور نمی نماید و تمامی اتصالات رده چهل،رده ۸۰ و رده ۱۶۰ بنکن از کشور چین،و به صورت محدود و در سایز،متریال و رده های خاص،اتصالات اروپایی در ایران موجود می باشند.
*کیفیت اتصالات رده چهل بنکن وارداتی:
متاسفانه تمامی اتصالات رده چهل بنکن چینی،درز مخفی می باشند بجز در موارد خاص و محدود که وارد کننده ای اقدام به واردات اتصالات مانیسمان واقعی بنکن می نماید.
در اتصالات رده ۸۰ بنکن و اتصالات رده ۱۶۰ بنکن اساسا امکان تولید به صورت درز مخفی وجود ندارد و در این رده های کاری اتصالات مانیسمان واقعی به ایران وارد میشود.
تفاوت اتصالات رده ۴۰ و اتصالات رده ۸۰ بنکن:
تفاوت عمده بین اتصالات رده چهل بنکن و اتصالات رده ۸۰ بنکن،ضخامت دیواره اتصالات،قطر داخلی و وزنشان است.
در اتصالات رده ۸۰ بنکن،ضخامت بدنه بیشتر،قطر داخلی کمتر و وزن بیشتر به نسبت اتصالات رده چهل بنکن مشهود است.همچنین اتصالات جوشی رده ۸۰ بنکن توانایی تحمل دما و فشار بالاتری دارند و در پایپینگ خطوط لوله با دما و فشار بالا کارایی دارند.
اتصالات جوشی رده ۱۶۰ بنکن نیز دقیقا رابطه ای مشابه با اتصالات رده ۸۰ بنکن و رده چهل بنکن دارند.یعنی وزن و ضخامت دیواره بالاتر و شرایط کاری با دما و فشار بالا نیز از مشخصات اتصالات رده ۱۶۰ بنکن می باشد.
انواع اتصالات مورد استفاده در پایپینگ صنعتی:
همواره در پایپینگ صنعتی انواع اتصالات جوشی مورد استفاده قرار می گیرند که از نظر قطر و ضخامت بایستی بر لوله منطبق باشند.اتصالات مورد استفاده در پایپینگ صنعتی به سه گروه اصلی تقسیم بندی میشوند:
-اتصالات جوشی که استاندارد ابعادی و تلرانسی آن منطبق بر استاندارد ASME B16.9 می باشد.
-اتصالات ساکت ولد در کلاس کاری ۳۰۰۰-۶۰۰۰-۹۰۰۰ و منطبق بر استاندارد ابعادی ASME B16.11 می باشد.
-اتصالات دنده ای فشار قوی در کلاس کاری ۲۰۰۰-۳۰۰۰-۶۰۰۰ و منطبق بر استاندارد ابعادی ASME B16.11 می باشد.
انواع اتصالات جوشی رده ۴۰ بنکن:
اتصالات رده چهل بنکن در انواع زانویی ۹۰ درجه شعاع بلند و شعاع کوتاه،زانویی ۴۵ درجه،زانویی ۱۸۰ درجه شعاع بلند و شعاع کوتاه،زانویی خم بند و زانو تبدیلی به صورت محدود در بازار موجود می باشد.
سه راهی مساوی و سه راهی تبدیلی جوشی،تبدیل هم مرکز و تبدیل غیر هم مرکز و کپ جوشی،سایر اتصالات جوشی رده چهل بنکن وارداتی به ایران می باشند.
مزایای استفاده از اتصالات جوشی رده چهل بنکن:
استفاده از اتصالات رده ۴۰ بنکن در پایپینگ خطوط لوله به نسبت سایر اتصالات جوشی دارای مزایایی است که در ذیل به تشریح آن می پردازیم:
-در اتصال رده ۴۰ بنکن به دلیل تشکیل ساختار یکدست و یکپارچه بین اتصالات و لوله،سازه مقاوم تری حاصل می شود.
-سطح داخلی صاف و صیقلی در اتصالات جوشی رده چهل و تغییر جهت های تدریجی،افت فشار و اختشاش در سیستم را کاهش داده و فرسایش و خوردگی تدریجی را به حداقل می رساند.
-اتصالات جوشی رده چهل بنکن در پایپینگ پتروشیمی به نسبت سایر اتصالات فولادی فضای کمتری را اشغال می کنند.
آرایش سر و ته اتصالات رده چهل بنکن:
ASME B16.25 استاندارد مربوط به نوع آرایش دو سر اتصالات جوشی بنکن می باشد.در این استاندارد الزامات مربوط به اندازه و زاویه پخ خارجی و داخلی دو سر اتصالات و همچنین اندازه ها و تلرانس های ابعادی گنجانده شده است.
این استاندارد معادل استانداردهای ابعادی ASME B16.9 و ASME B16.34 می باشد.
متریال اتصالات جوشی رده چهل بنکن:
متریال مورد استفاده در اتصالات رده ۴۰ بنکن،کربن استیل می باشد ولی به طور کلی،انواع متریال به منظور ساخت اتصالات جوشی مورد استفاده در پایپینگ صنعتی شامل استنلس استیل،چدن،آلومینیوم،مس و انواع اتصالات پلیمری می باشد.
به منظور استفاده از اتصالات رده چهل در کاربری های خاص و در مواجهه با مواد خورنده مثل اسیدها و آب دریا،از لایه ای محافظ و کاملا متفاوت با متریال پایه،بر روی اتصالات جوشی استفاده می شود.
متریال مورد استفاده در اتصالات جوشی رده چهل بنکن متناسب با لوله انتخاب و در اکثر موارد متریال لوله و اتصالات دقیقا مشابه یکدیگر هستند.
